LG-ZD-S 全自动刷式自清洗过滤器系列适用于恶劣工况，对于不同的使用要求可配备25~3500微米的滤网，2”-36”的口径。过滤器的自清洗过程由一个时刻监测过滤器进出口压差来启动，通常情况下压差开关的预设值是0.5bar(7psi) 。  该过滤器具有连续过滤、维护简便、操作放心的优点，因此被许多工业广泛应用。

工作原理

含杂质的流体进入全自动刷式过滤器的过滤腔体，管路中流体的流速在此处降低。流体以放射状形式通过密封的过滤筛网元件，杂物被拦截在筛网表面，干净的流体不间断的通过出口流出。

当滤网表面被拦截的杂质不断的累积，使筛网的有效过滤面积降低形成差压井达到设定的差压值时，电机开始驱动清洗组件对筛网进行360度无死角的清洗，同时自动排污阀打开将杂质排出。当压差恢复到初始值时，自动排污阀关闭，电机停止工作。

该全自动刷式过滤系统可自动间歇或连续排污两种模式可选择。

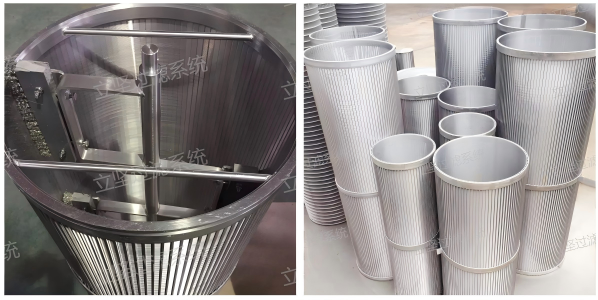

楔形结构滤芯设计优点

• 表面不易堵塞         • 机械强度高           • 开孔率高

• 压差低                   • 流量大                  • 易清洗

产品特点

• 不间断供水：清洗时水量极少，是过滤器出水量的 5%，冲洗时间为2 ～ 15 秒，整个系统不间断供水。

• 过滤精度高：过滤精度最高可达25 微米，有各种精度的滤网可供选择。

• 过滤面积大：标准滤网有效过滤面积是入口面积的7 ～ 40 倍。

• 清洗可靠：有多种控制方式，手动、压差、时间、PLC 程序逻辑控制等选择。

• 安装经济简单：结构形式多样，适合于现场各种情况安装，而不影响运行效果。

• 使用寿命长：正常情况寿命10年以上，滤网为不锈钢，根据需要，可以很方便地更换不同规格的滤网。

产品可选材料

过滤器本体：碳钢，碳钢衬氟、不锈钢304、316L、2205等特材定制；

滤网：304、316L 、2205等不锈钢楔形滤网

密封圈：合成橡胶，聚四氟乙烯

产品结构图

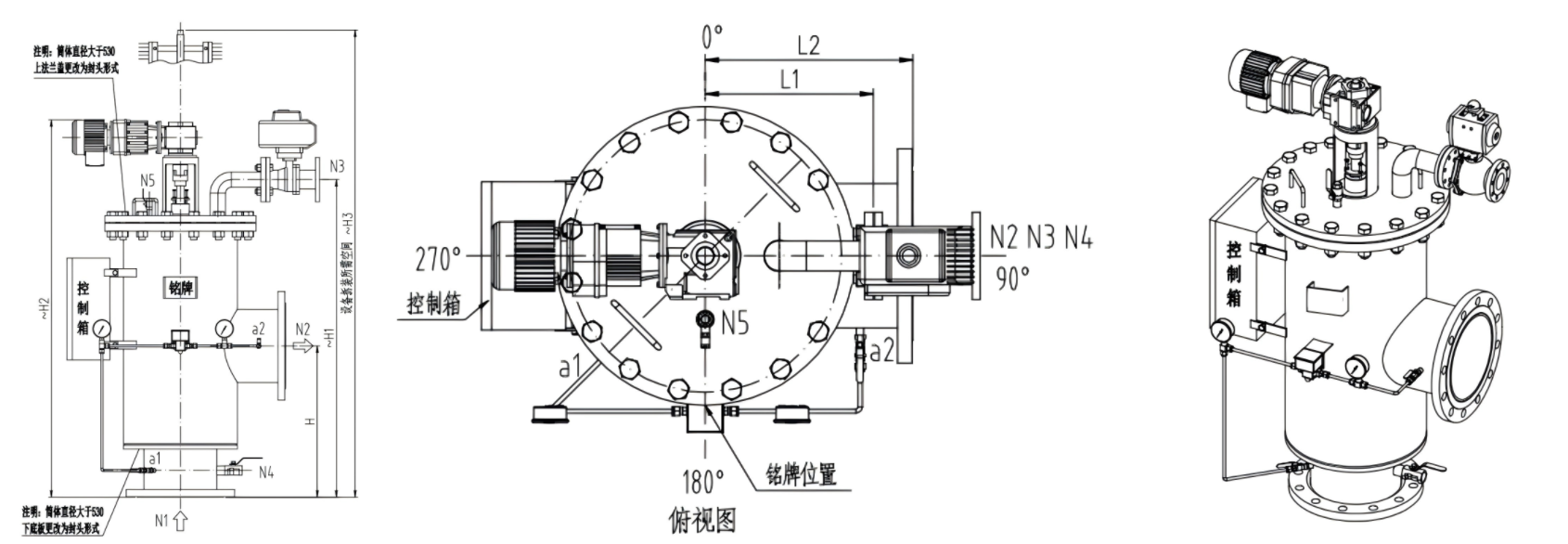

底进侧出：

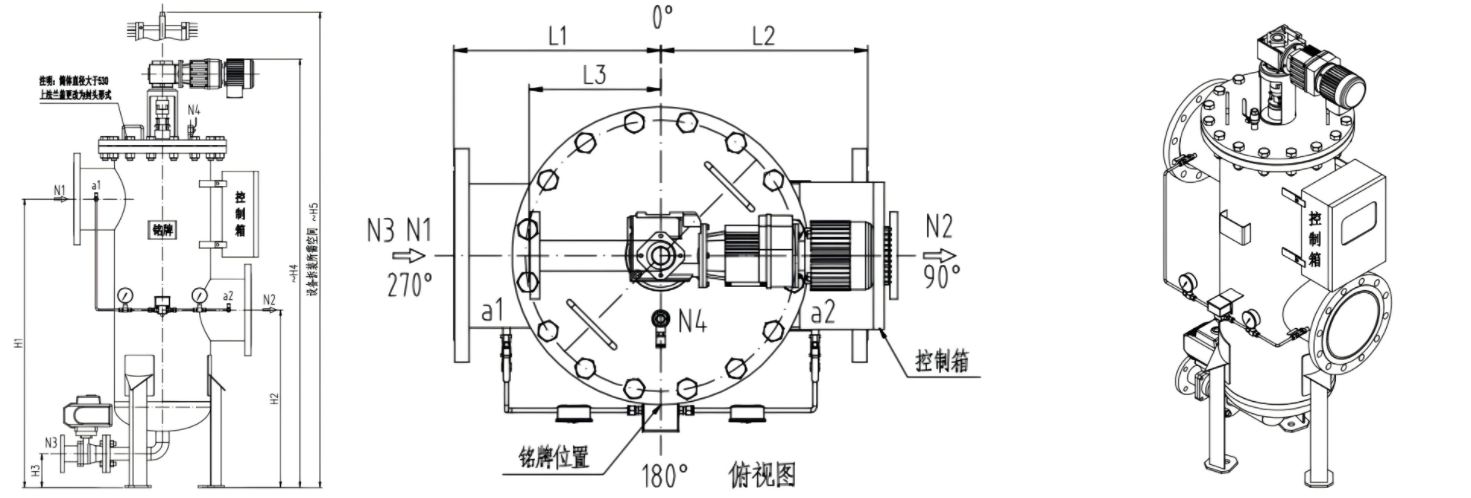

侧进侧出：

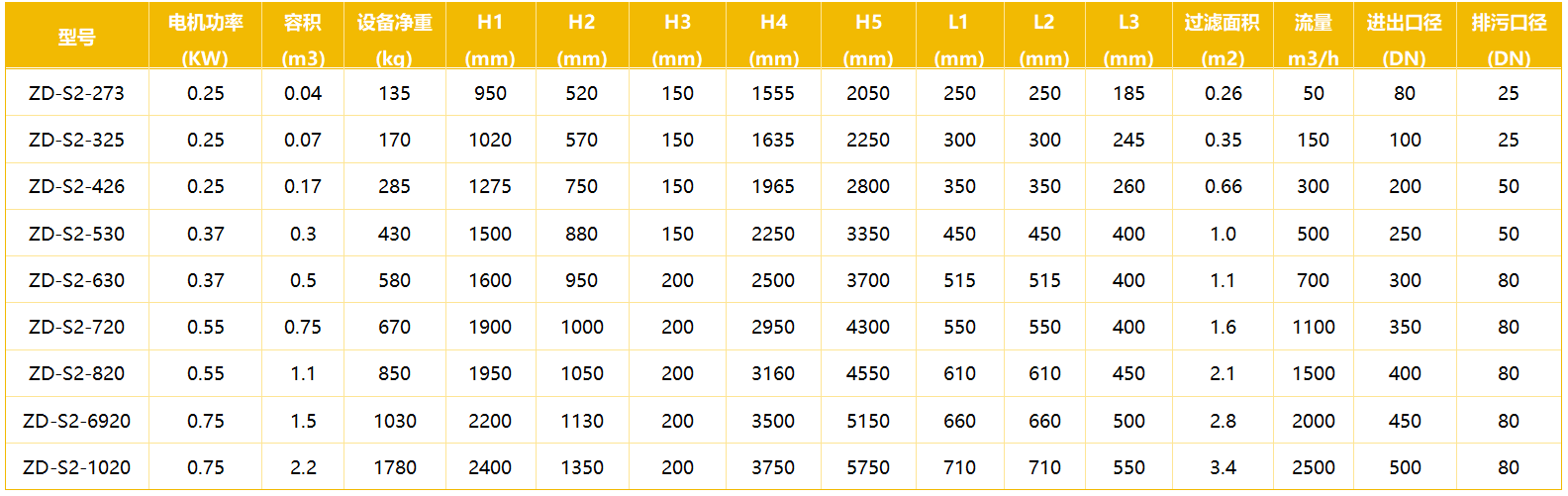

产品技术参数

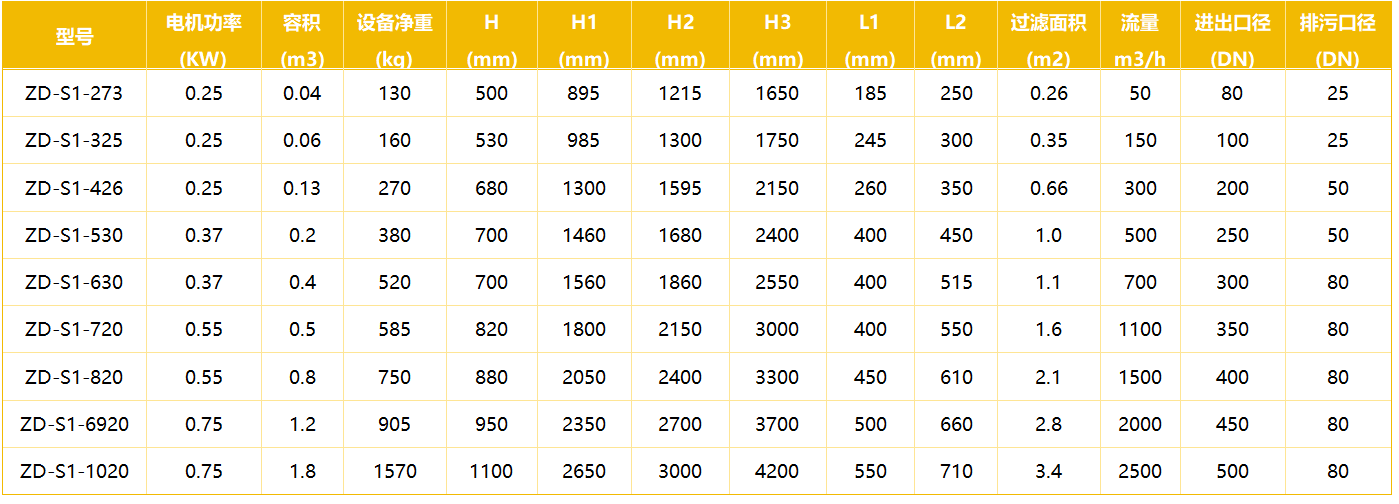

底进侧出：

侧进侧出：

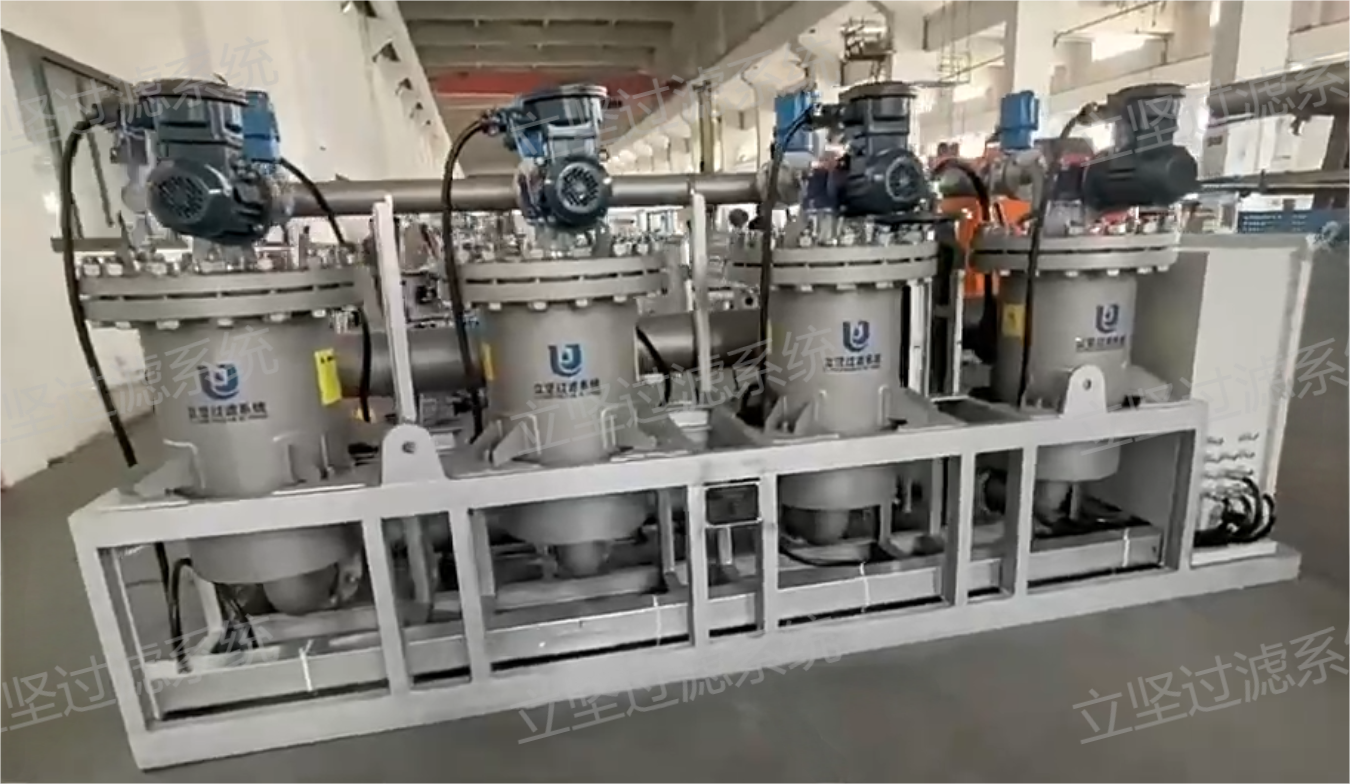

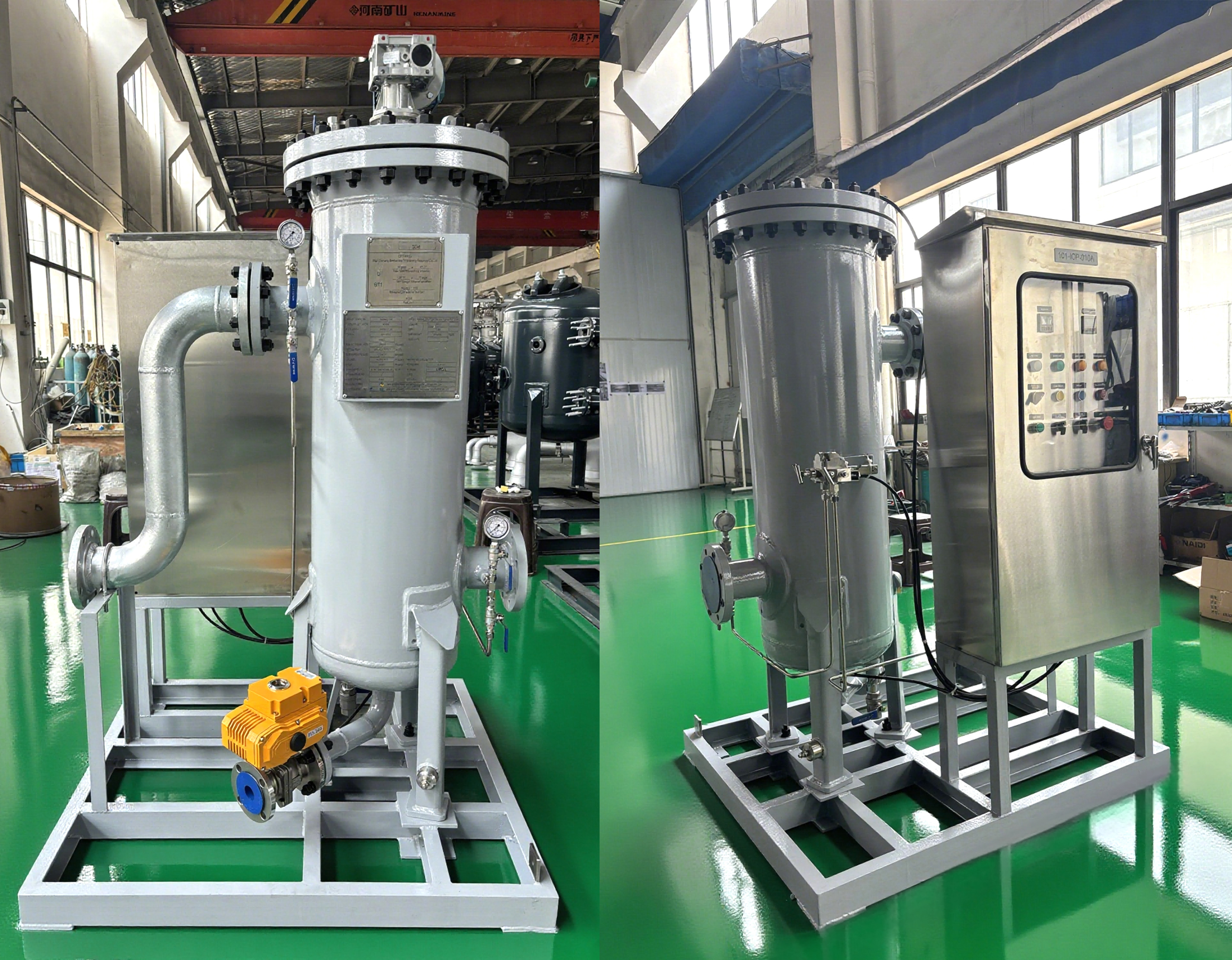

工程案例

应用领域

1.可用于过滤淡水、海水及工业用水，用于工业中冷却、工艺处理及消防等。该过滤器可使工厂内的水实现回收利用，从而降低成本。

2.加工工业——保护热交换器、泵、阀门和喷嘴。

3. 电工行业——泵密封保护和冷却水。

4.制浆和造纸行业——清除和分离树皮和碎片，以实现资源的回收利用和避免喷 嘴阻塞。

5. 污水和自来水处理厂——在排放二级处理出水之前对其进行过滤井提供干净的 工厂用水。

6.主要金属行业——为淬火、除锈和高炉冷却提供干净水源。
