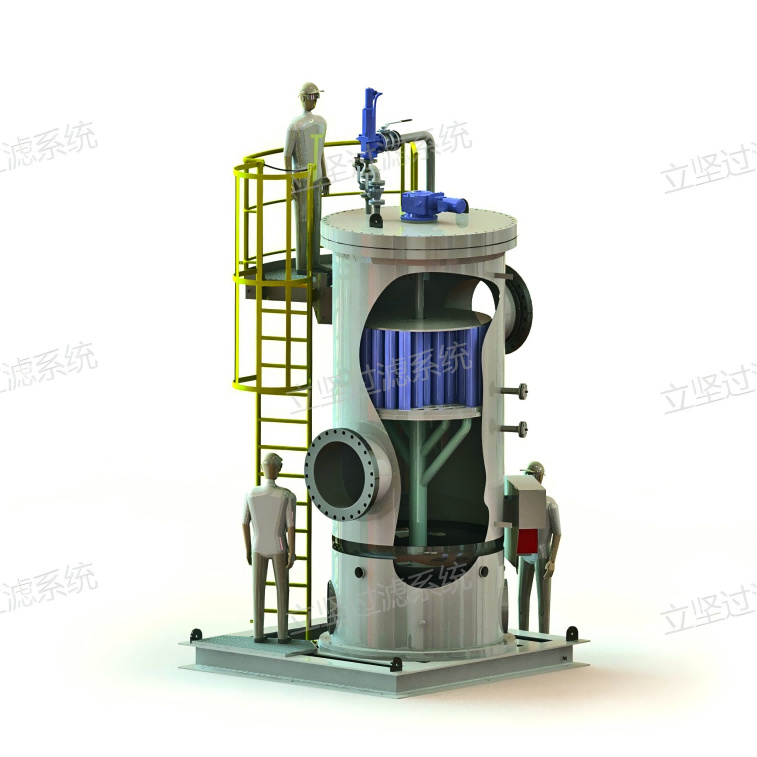

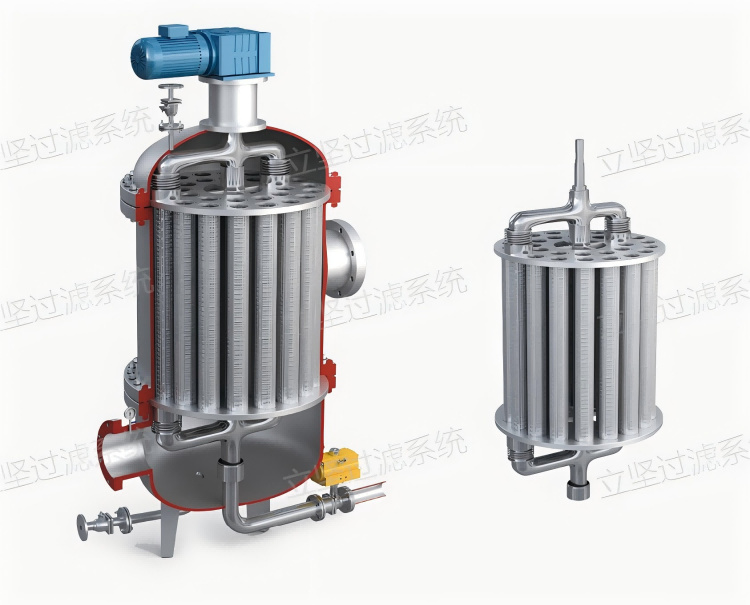

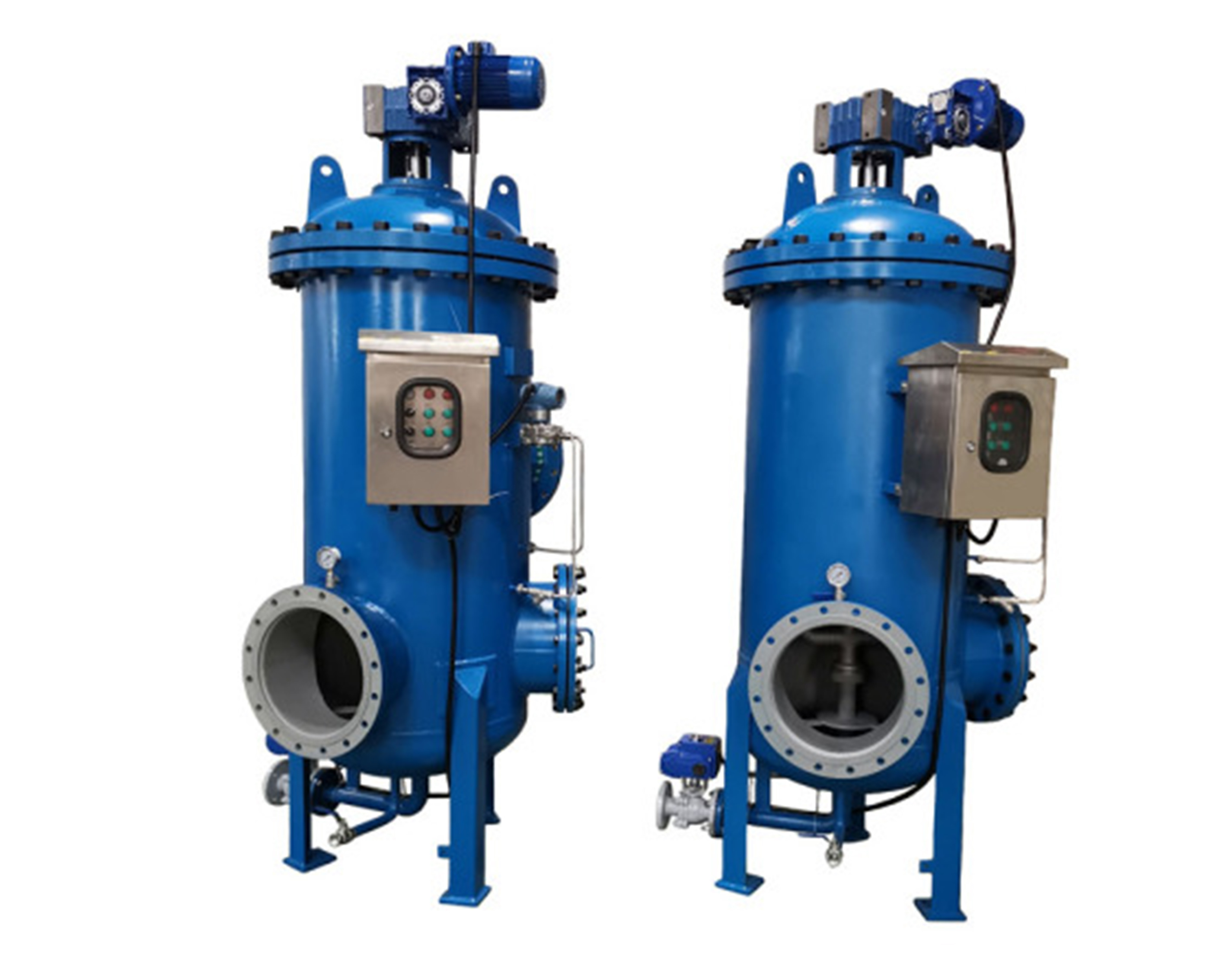

LG-ZD-XS 全自动吸吮式过滤器，采用多芯式结构，内部集成多支不锈钢滤元，工作一段时间，当滤元堵塞时，反冲洗转臂能将滤元逐一反冲洗干净，恢复过滤能力，能够自动连续在线工作，不会出现流量中断，无须人工清洗。适用于过滤高流量、高速度、低粘度流体的颗粒杂质过滤。
产品特点
• 过滤面积大 • 过滤精度高
• 使用寿命长 • 滤芯不易堵塞
• 运行成本低 • 压力损失小
• 设计紧凑、操作简单 • 过滤流量大、冲洗量小

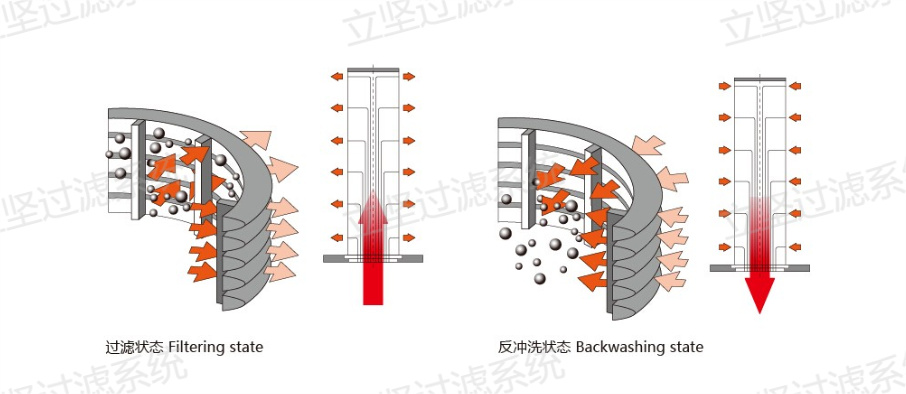

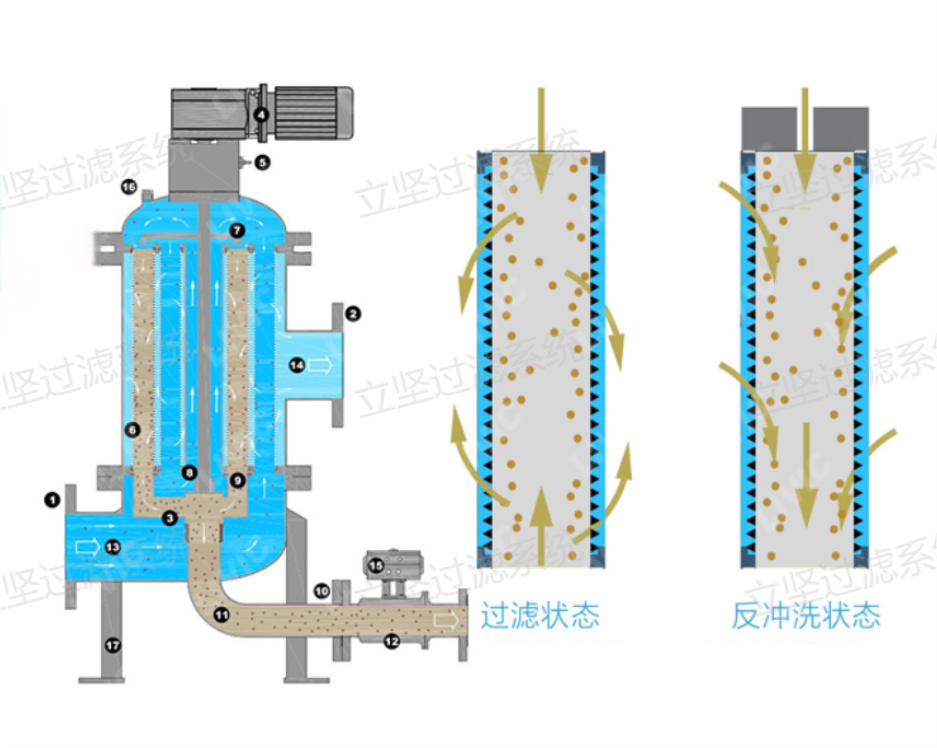

工作原理
[ 过滤状态 ]
液体从过滤器进口流入，部分液体直接从滤元下端流入，另一部分从中心分流管中进入过滤器顶部后，再从滤元上端流入，液体从滤元上下开口同时流入，透过滤元内表面在出口汇集流出。颗粒杂质被拦截在滤元内表面，累积成滤饼并达到一定厚度，过滤压损逐渐升高，过滤通量逐渐减小。
[ 反冲洗状态 ]
当达到设定差压或时间，启动自清洗，减速电机驱动反冲洗转臂对准一支或一组滤元，滤元上端被滑块封住，下端连接到反冲洗吸嘴，打开反冲洗阀门，将滤元与反冲洗管道接通，滤元外侧与反冲洗出口之间的差压驱使过滤后的洁净液体反向高速冲洗滤元内表面滤饼，从反冲洗出口排出，反冲洗完毕后，关闭反冲洗阀门，反冲洗转臂接着反冲洗下一支或一组滤元。所有滤元被逐支反冲洗后，整个自清洗过程完成。
主要性能参数
主要性能参数 | 参考数据 |
设计标准 | TSG 21-2016 、ASME 、 EN |
进出口尺寸 | DN50~1000 |
工作流量 | 1~20000m3/h |
设计压力 | 0.4~1.0Mpa (可按实际工况设计） |
设计温度 | 0~200℃ (可按实际工况设计） |
过滤精度 | 20~500um |
壳体材质 | 碳钢、碳钢衬胶、碳钢衬四氟、304、316L、钛材等 |
内件材质 | 304、316L 等 |
密封件材质 | 氟橡胶、四氟、金属垫等 |
反冲洗控制 | 定时控制、压差控制 |

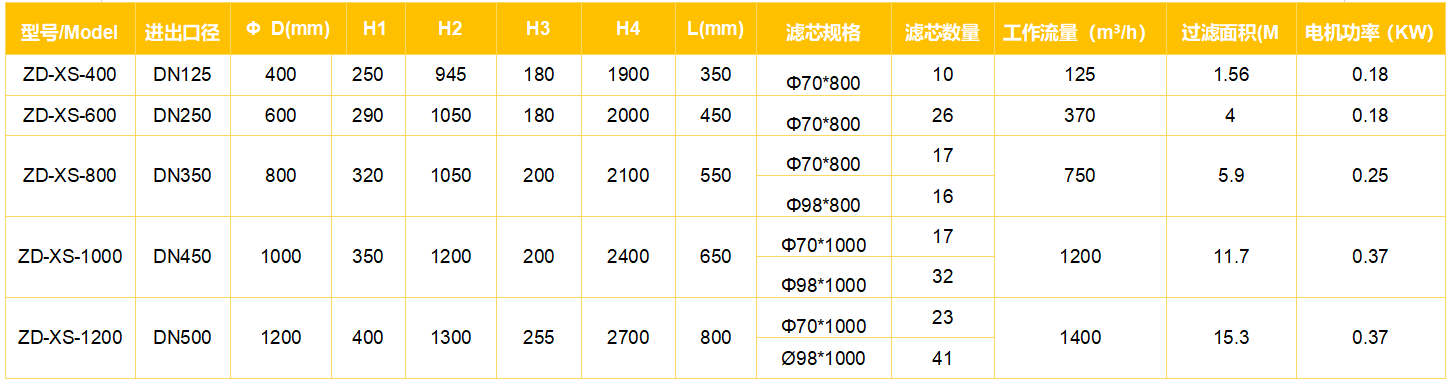

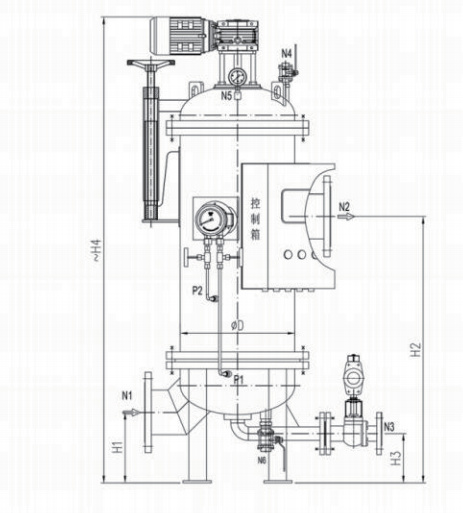

技术参数表
应用领域
• 水处理原水 • 工艺用水 • 清水 • 白水
• 废水处理 • 喷淋水 • 中水 • 循环水
